Volvo 冷氣蒸發器更換 — 詳細分析與實務要點
Volvo 冷氣蒸發器更換 — 詳細分析與實務要點
蒸發器的角色與常見故障
作用：液態冷媒經節流（TXV/膨脹閥或節流管）進入蒸發器吸熱汽化，帶走艙內熱量與水氣。
常見故障
1. 微漏：鋁鰭片/焊點腐蝕、電化學腐蝕、焊道疲勞、震動造成細裂。
2. 異味：鰭片積塵與黴菌滋生。
3. 堵塞/換熱差：油蠟、乾燥瓶破碎粉末、膠條殘膠或過量補油導致。
典型徵兆：冷房效能逐週下降、補冷媒後短期再掉、排水管口或鼓風機箱內有油跡/含螢光劑水痕、車內有甜味/酸味。
確認「就是蒸發器」的診斷流程
1. 回收冷媒 → 定量檢漏：抽真空穩壓不代表無漏；使用**氮氣+5%氫氣（forming gas）**加壓至規範，配合氫氣檢漏儀。
2. UV 螢光劑：加註可見光濃度的 UV dye，運轉後以紫光檢查蒸發箱內/排水管口是否發亮（你第三張照片即為此步驟，黃色護目鏡+紫光手電）。
3. 電子嗅探：從冷凝水排水口、鼓風機開口伸入探頭。探測值在蒸發箱內急速攀升者，高度懷疑蒸發器。
4. 交叉排除：管路接頭、冷凝器、壓縮機前端油封、節流元件與 O-ring 全面目視/泡沫液。外部皆乾淨 → 幾乎可定案。
更換所需工具與耗材（Volvo 現行車系通用）
冷媒站（R1234yf 多數年式）/重量秤、抽真空泵、氮氣與調壓器、氫氣檢漏儀或電子嗅探器、UV 燈與染劑。
內裝拆裝工具（塑膠撬棒）、Torx/六角套筒、方向機柱固定工具、方向盤鎖定治具。
VIDA/DiCE（HVAC 執行致動器校正、DTC 清除、若為 PHEV 需高壓上/下電流程）。
新蒸發器、HNBR 綠色 O-ring 全套、適量 PAG 油（依原廠規範）、若規範要求則同時更換：膨脹閥、乾燥瓶/濾芯。
抗菌清潔劑（非腐蝕性）、蒸發箱泡沫清洗劑。
施工重點（拆裝邏輯）
> 以你照片所示：已拆除飾板、中控、膝部防撞樑（cross-car beam）與儀表線束解綁，流程正確。
1. 安全
斷 12V 電瓶至少 10–15 分鐘；有 SRS（副駕氣囊）連接的飾板要避免帶電拔插。
PHEV/EV：先依 VIDA 程序下高壓服務插銷，等待殘壓釋放。
2. 回收冷媒 → 拆卸艙內外接頭與節流元件 → 封口防塵。
3. 內裝拆卸
中控鞍座/飾板→手套箱→中控主機→方向機柱下墜或拆除→橫樑（cross-car beam）→HVAC 機匣。
注意線束走向與固定點拍照記錄，避免回裝時異音。
4. HVAC 機匣下車 → 分解上蓋，取出蒸發器。
同步檢查鼓風機、暖風芯腐蝕/堵塞情況；清理冷凝水排水通道。
5. 新件處理
依規範預充 PAG 油量（扣除回收時量測的舊油），更換所有 O-ring，上油僅薄塗。
建議同時更換膨脹閥與乾燥瓶，避免舊件殘屑/含水再度污染。
6. 回裝
HVAC 機匣就位 → 橫樑扭緊（依車型力矩）→方向機柱/踏板組/飾板回裝。
線束按原路綁扎，避免與風門機構/導槽干涉。
7. 軟體程序
接上 12V → VIDA 執行 HVAC 風門/混合門校正程序，清除 DTC。多數 SPA/CMA 平台都需要這一步。
真空、充填與性能測試
1. **抽真空：**至少 45–60 分鐘（新件與機匣開封時間長時拉到 90 分），關閥保壓觀察 10–15 分鐘壓力不回升為佳。
2. 加注冷媒：依銘牌精確重量加注（R1234yf 公差很小）。
3. 功能測試：
1500 rpm、外循環、A/C MAX，5–10 分鐘後量測中心出風口溫度與高低壓值是否落在圖表範圍。
再以嗅探/UV 快速複檢接頭區域。
4. 交車前處理：蒸發箱抗菌清潔、更換艙濾，確認排水量與無滴水異音。
常見坑 & 避雷
只換蒸發器不洗機匣：異味很快回來。
忽略乾燥瓶/膨脹閥：殘水與細屑可導致新蒸發器結霜、COP 降低。
O-ring 未更換或過量上油：短期再漏。
線束沒按原點綁回：行駛異音、風門卡滯或踏板干涉。
未做 HVAC 校正：風量分配/溫度左右不均、故障碼常駐。
工時與成本（經驗值）
內裝全拆型號（多數 SPA/CMA 平台）：8–14 小時工時。
零件費視車型而異；總費用主由工時主導。若同時更換膨脹閥、乾燥瓶與艙濾，材料占比約 30–50%。
你的照片重點解讀

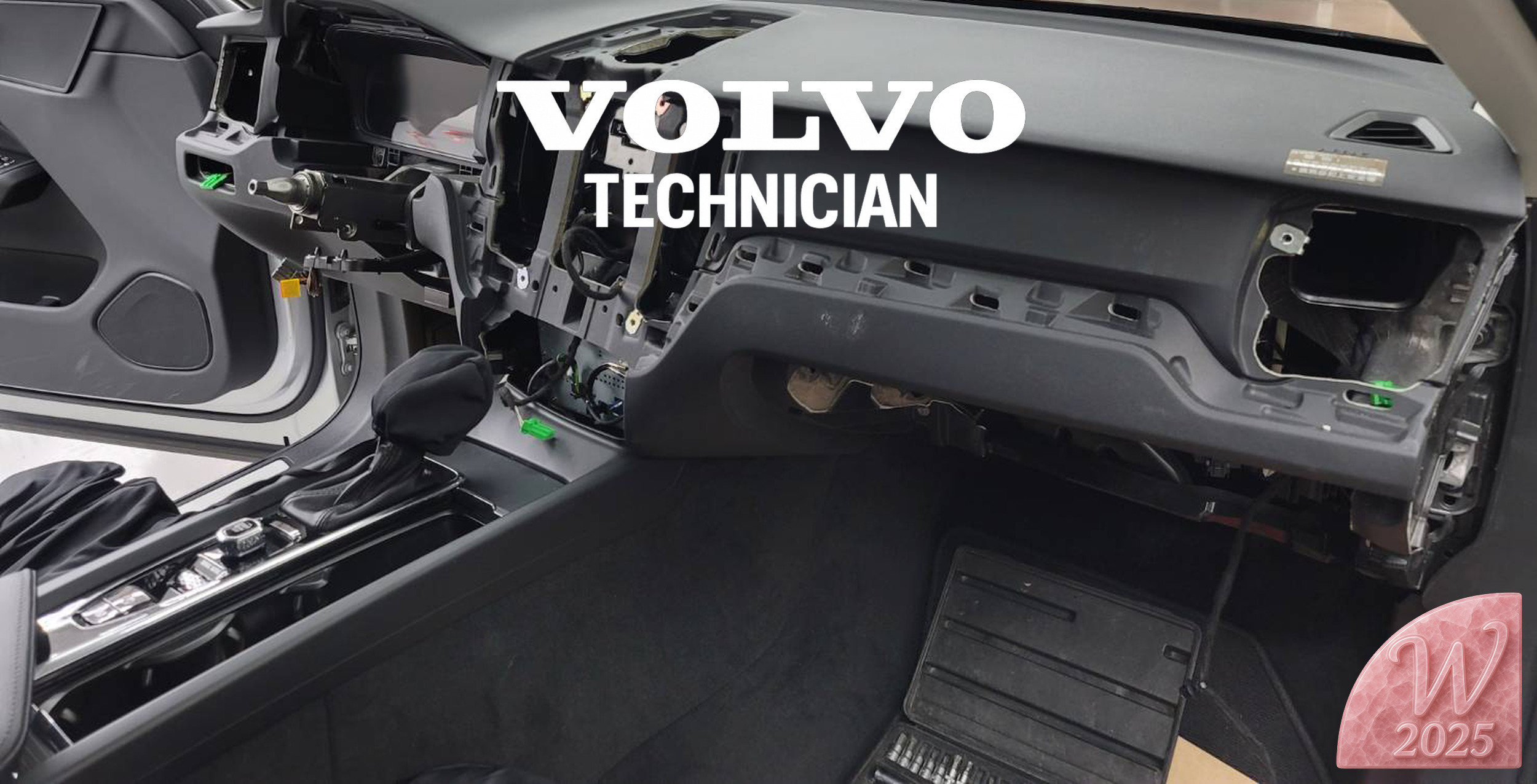

**圖 1–2（艙內全拆 / 橫樑外露）：**可見方向機柱與 cross-car beam 已卸，HVAC 機匣即可整箱取出；工具盤與配線標記完整，屬正規流程。

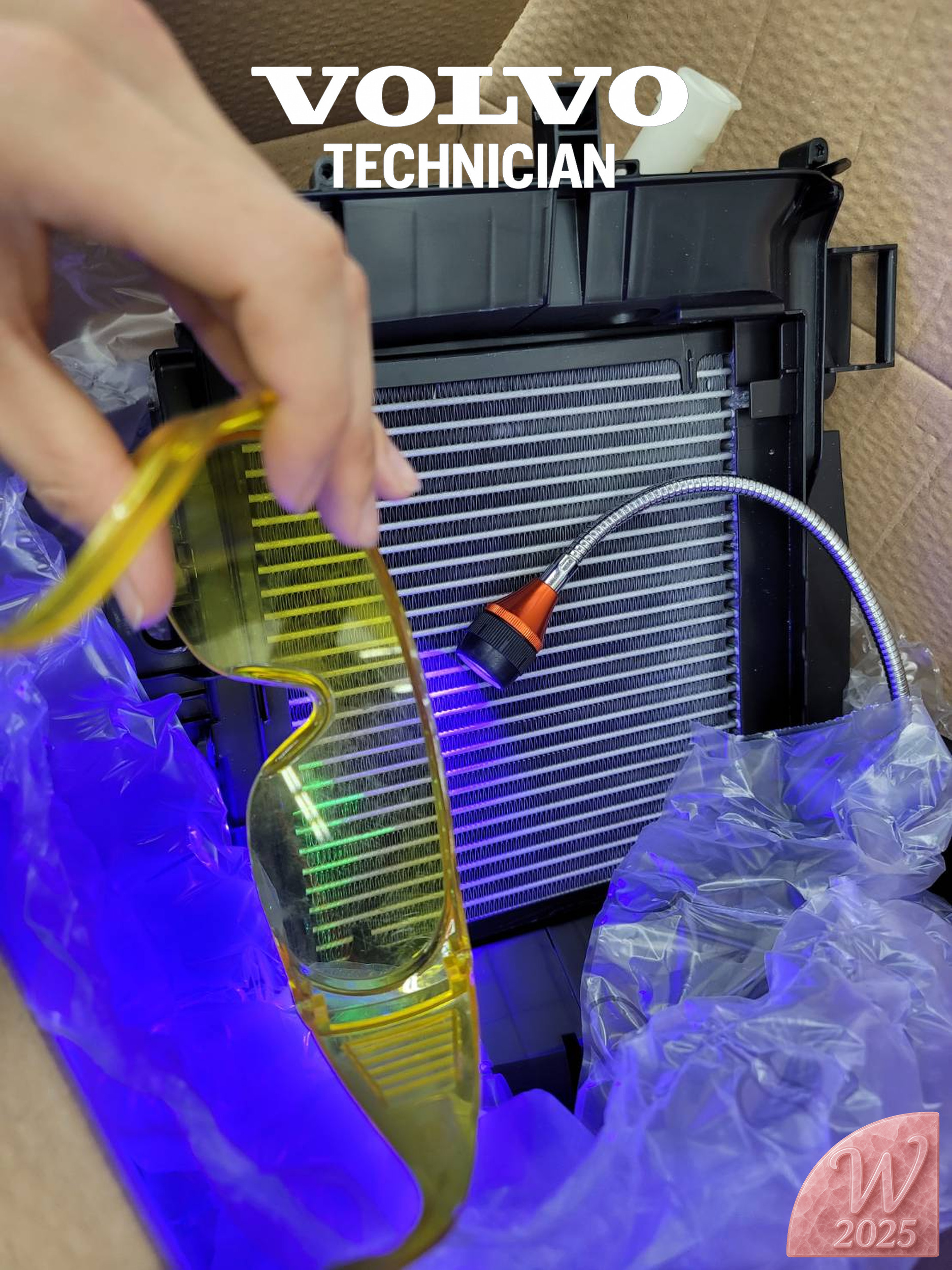

**圖 3（UV 檢測）：**黃色護目鏡＋紫光，檢視蒸發器鰭片是否附著 UV dye；此法對微滲極有效。

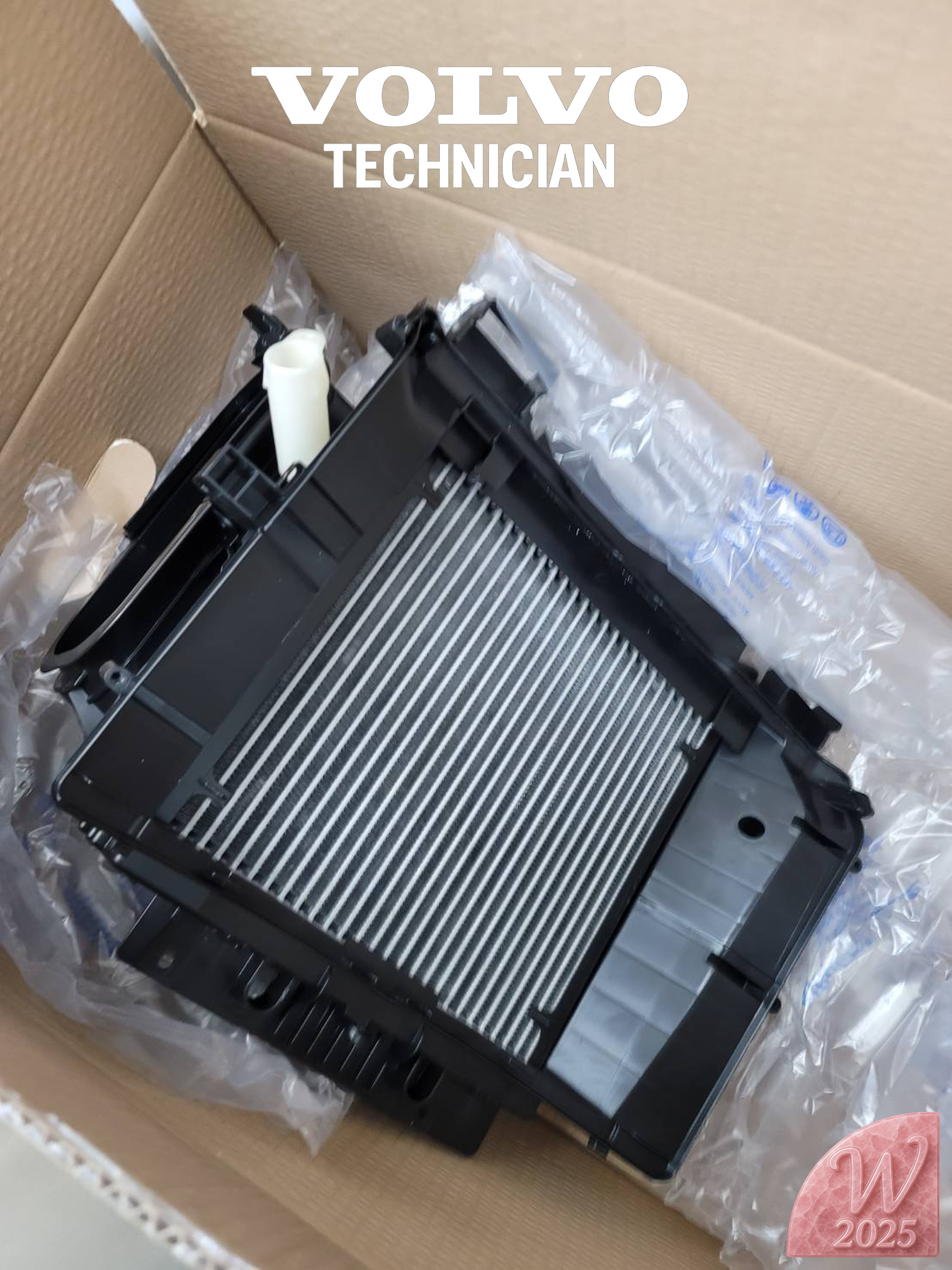

**圖 4（新件開箱）：**新蒸發器鰭片完整，建議先以乾燥氮吹淨防塵，再薄塗 O-ring 上油後組裝。
預防與保養建議
定期更換高規格艙濾（活性碳/HEPA），每年進行蒸發箱抗菌處理。
進廠維修前要求回收/稱重舊冷媒與舊油，做為下次維修基準。
夏季重度使用後，抵達目的地前 2–3 分鐘關 A/C 開風扇，減少鰭片殘留水氣，有助抑菌。
